پمپ سیرکولاتور چیست و چه کاربردی دارد

اگر تا به حال به سیستم گرمایش یا سرمایش ساختمان خودتان دقت کرده باشید، حتما اسم پمپ سیرکولاتور (circulator pump) به گوشتان خورده است. این وسیله یکی از قطعات کلیدی در سیستم های آبگرم و آبسرد ساختمان محسوب می شود که وظیفه اش به گردش درآوردن آب در لوله ها است.

پمپ سیرکولاتور دستگاهی است که آب را در یک مسیر بسته و حلقوی به حرکت درمی آورد. برخلاف پمپ های معمولی که آب را از یک نقطه به نقطه دیگر انتقال می دهند، این پمپ فقط باعث گردش آب در یک مدار بسته مثل سیستم شوفاژ، فن کویل یا رادیاتور می شود. یعنی آبی که وارد پمپ می شود همان آبی است که دوباره به پمپ برمی گردد و این چرخه به صورت مداوم تکرار می شود.

به همین دلیل به این پمپ ها گاهی پمپ گردشی هم گفته می شود چون کارشان چیزی جز چرخاندن آب در سیستم نیست.

کاربرد پمپ سیرکولاتور

کاربرد اصلی پمپ سیرکولاتور در سیستم های گرمایش و سرمایش مرکزی ساختمان است. وقتی موتورخانه ای آب گرم یا آب سرد تولید می کند، این آب باید به تمام قسمت های ساختمان مثل رادیاتورها، فن کویل ها یا کویل های هواساز برسد. اما آب به تنهایی و بدون نیرو نمی تواند در مسیر طولانی لوله ها حرکت کند، چون افت فشار ناشی از اصطکاک درون لوله ها، اتصالات و شیرآلات باعث می شود جریان آب کند شود یا حتی متوقف شود.

پمپ سیرکولاتور دقیقا همین افت فشار را جبران می کند و انرژی لازم برای حرکت مداوم آب را تامین می کند. برخی از کاربردهای رایج این پمپ عبارتند از:

• گردش آب در سیستم شوفاژ خانگی و رادیاتورها
• تامین آب گرم بهداشتی به صورت آنی در ساختمان های بزرگ
• گردش آب در سیستم فن کویل و هواساز
• استفاده در استخرها و جکوزی برای چرخش آب
• به کار رفتن در سیستم های زمین گرمایی و کف خواب

بدون این پمپ، سیستم های گرمایشی و سرمایشی مرکزی عملا کارایی خودشان را از دست می دهند و آب گرم یا سرد به موقع به فضاهای مختلف ساختمان نمی رسد.

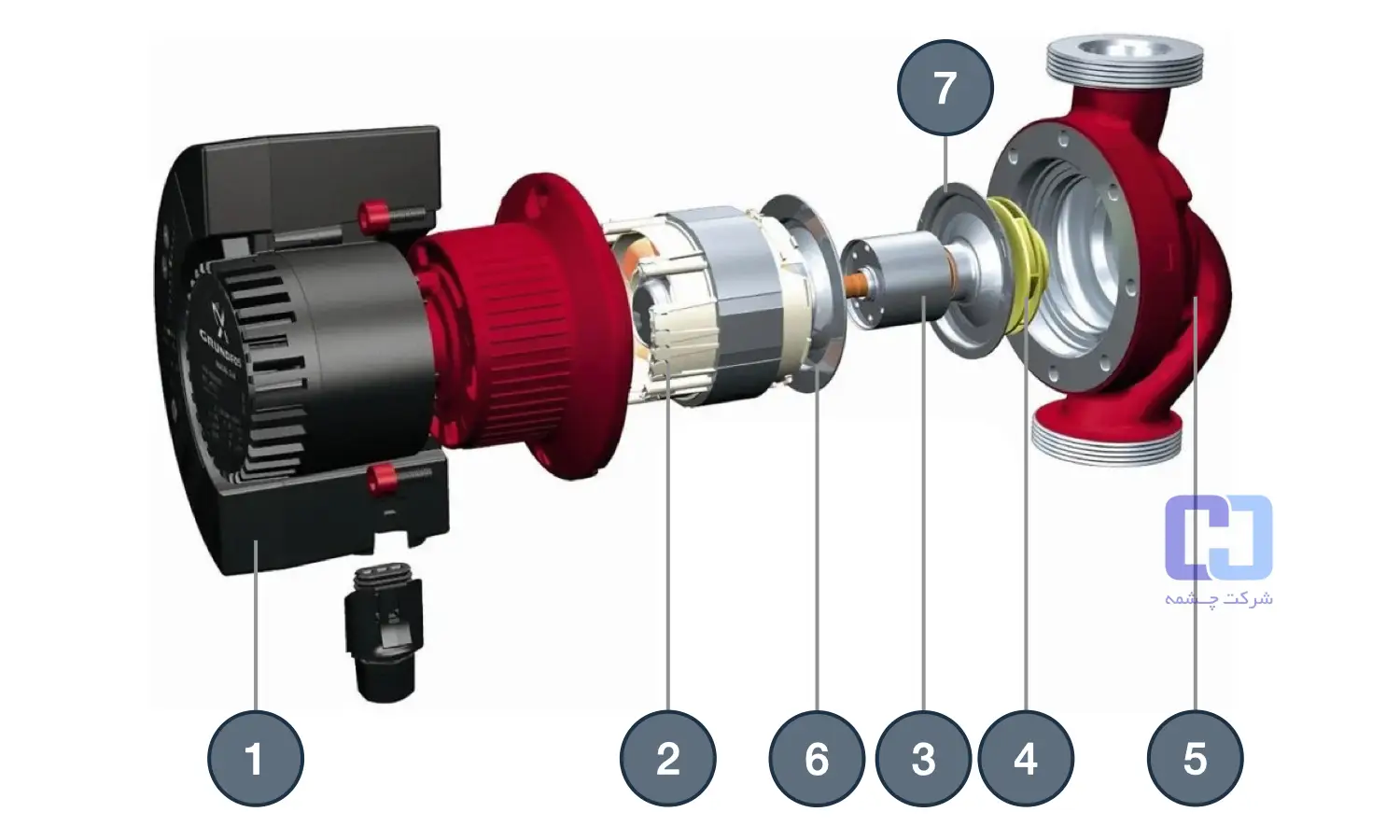

اجزای پمپ سیرکولاتور

پمپ سیرکولاتور از چند بخش اصلی تشکیل شده که هر کدام نقش مشخصی در عملکرد پمپ دارند. در ادامه با هر یک از این اجزا آشنا می شویم.

1- واحد کنترل (Control Unit)

واحد کنترل بخش مدیریتی سیستم است که عملکرد پمپ یا موتور را تنظیم می‌کند. این بخش وظیفه روشن و خاموش کردن دستگاه، کنترل سرعت و حفاظت از سیستم در برابر خطاهایی مثل اضافه‌بار یا نوسان برق را دارد. معمولاً با سنسورها و مدارهای الکترونیکی کار می‌کند و عملکرد کلی سیستم را هوشمند می‌سازد.

2- استاتور (Stator)

استاتور بخش ثابت موتور الکتریکی است که سیم‌پیچ‌ها در آن قرار دارند. با عبور جریان برق از سیم‌پیچ‌ها، میدان مغناطیسی ایجاد می‌شود. این میدان باعث ایجاد نیروی لازم برای چرخش روتور می‌شود. استاتور نقش اصلی در تبدیل انرژی الکتریکی به انرژی مکانیکی در موتور دارد.

3- روتور (Rotor)

روتور بخش متحرک موتور است که داخل استاتور قرار دارد و با میدان مغناطیسی آن به حرکت درمی‌آید. این قطعه انرژی الکتریکی تبدیل‌شده را به حرکت چرخشی تبدیل می‌کند. روتور معمولاً به شفت و پروانه متصل است و نیروی اصلی چرخش سیستم را تأمین می‌کند.

4- پروانه (ایمپلر – Impeller)

پروانه قطعه‌ای چرخان در داخل پمپ است که وظیفه جابه‌جایی و افزایش فشار سیال را دارد. با چرخش روتور، پروانه آب را به سمت بیرون هدایت می‌کند و باعث افزایش سرعت و فشار آن می‌شود. این بخش مهم‌ترین عامل انتقال و پمپاژ مایعات در پمپ است.

5- بدنه پمپ (Pump Housing)

بدنه پمپ محفظه‌ای است که تمام اجزای داخلی مانند روتور و پروانه را در خود جای می‌دهد. این بخش از قطعات در برابر ضربه، نشتی و آلودگی محافظت می‌کند. همچنین مسیر جریان سیال را هدایت کرده و باعث افزایش راندمان و ایمنی عملکرد پمپ می‌شود.

6- محافظ استاتور (Stator Protection)

محافظ استاتور لایه یا پوششی است که از استاتور در برابر عوامل آسیب‌زا محافظت می‌کند. این عوامل شامل رطوبت، گرد و غبار، حرارت و ضربه هستند. وجود این محافظ باعث افزایش عمر مفید موتور و جلوگیری از خرابی سیم‌پیچ‌های حساس داخلی می‌شود.

7- کاور محافظ (Protective Cover)

کاور محافظ پوسته بیرونی دستگاه است که روی کل مجموعه قرار می‌گیرد. این قطعه برای ایمنی کاربر و جلوگیری از تماس مستقیم با قطعات داخلی طراحی شده است. همچنین از ورود گرد و غبار، آب و آلودگی به داخل سیستم جلوگیری کرده و ظاهر دستگاه را کامل می‌کند.

انواع پمپ سیرکولاتور

پمپ های سیرکولاتور بر اساس ساختار، نحوه نصب و کاربردشان به چند دسته تقسیم می شوند.

پمپ سیرکولاتور خطی یا اینلاین این نوع پمپ روی خط لوله نصب می شود و ورودی و خروجی آن در یک راستا قرار دارند. این پمپ ها فضای کمی اشغال می کنند و برای سیستم های خانگی و تجاری کوچک بسیار رایج هستند.

پمپ سیرکولاتور خشک در این نوع، موتور کاملا از آب جدا است و فقط پروانه با آب در تماس است. این پمپ ها معمولا توان بالاتر و کاربرد صنعتی دارند.

پمپ سیرکولاتور تر در این نوع، روتور موتور در تماس مستقیم با آب قرار دارد. این طراحی باعث خنک شدن و روانکاری طبیعی موتور توسط آب می شود و صدای کمتری تولید می کند. اکثر پمپ های خانگی از این نوع هستند.

پمپ سیرکولاتور دور ثابت این پمپ ها با یک سرعت مشخص کار می کنند و قابلیت تنظیم دور ندارند. ساختار ساده تر و قیمت پایین تری دارند.

پمپ سیرکولاتور دور متغیر یا هوشمند این پمپ ها می توانند سرعت چرخش خود را بر اساس نیاز سیستم تنظیم کنند و باعث صرفه جویی قابل توجه در مصرف برق می شوند.

پمپ سیرکولاتور تک فاز و سه فاز بسته به توان موردنیاز، پمپ ها می توانند با برق تک فاز خانگی یا برق سه فاز صنعتی کار کنند.

مزایا و معایب پمپ سیرکولاتور

مزایا

• گردش سریع و یکنواخت آب گرم یا سرد در تمام قسمت های ساختمان
• کاهش زمان انتظار برای رسیدن آب گرم بهداشتی
• افزایش راندمان سیستم گرمایش و سرمایش
• امکان استفاده در انواع مختلف سیستم های ساختمانی از خانگی تا صنعتی
• نصب و تعمیر نسبتا ساده نسبت به سایر پمپ ها
• در مدل های هوشمند، صرفه جویی مناسب در مصرف انرژی

معایب

• در صورت خرابی کاسه نمد، احتمال نشت آب وجود دارد
• نیاز به سرویس و نگهداری دوره ای برای جلوگیری از رسوب گرفتگی
• تولید صدا در برخی مدل ها به خصوص در صورت وجود هوا در سیستم
• در انتخاب نادرست ظرفیت، ممکن است سیستم گرمایش یا سرمایش به خوبی کار نکند
• مصرف برق مداوم، به خصوص در مدل های دور ثابت که همیشه با حداکثر توان کار می کنند

راهنمای خرید پمپ سیرکولاتور

هنگام خرید پمپ سیرکولاتور باید چند نکته اساسی را در نظر بگیرید تا انتخابی مناسب و کارآمد داشته باشید.

۱. تعیین دقیق دبی و هد موردنیاز قبل از هر چیز باید بر اساس محاسبات بار حرارتی و برودتی ساختمان، دبی و هد موردنیاز پمپ مشخص شود. خرید پمپ بدون این محاسبات معمولا منجر به انتخاب پمپی خیلی بزرگ یا خیلی کوچک می شود.

۲. نوع سیستم گرمایشی یا سرمایشی بسته به اینکه سیستم شما شوفاژ خانگی، فن کویل، هواساز یا کف خواب است، نوع و توان پمپ موردنیاز متفاوت خواهد بود.

۳. دور ثابت یا دور متغیر بودن پمپ اگر به دنبال صرفه جویی در مصرف برق هستید، پمپ های دور متغیر یا هوشمند گزینه بهتری هستند، هرچند قیمت بالاتری دارند.

۴. برند و کیفیت ساخت انتخاب برند معتبر باعث می شود قطعاتی مثل کاسه نمد و یاتاقان عمر بیشتری داشته باشند و احتمال نشتی یا خرابی کاهش پیدا کند.

۵. میزان صدا برای فضاهای مسکونی، پمپ هایی که صدای کمتری تولید می کنند مناسب تر هستند. پمپ های تر معمولا در این زمینه عملکرد بهتری دارند.

۶. امکان تامین قطعات یدکی و خدمات پس از فروش وجود نمایندگی و قطعات یدکی در دسترس باعث می شود در صورت خرابی، تعمیر پمپ سریع تر و راحت تر انجام شود.

۷. توان مصرفی و ولتاژ کاری مطمئن شوید پمپ انتخابی با برق ساختمان شما (تک فاز یا سه فاز) سازگار است و توان مصرفی آن با ظرفیت برق موردنیاز همخوانی دارد.

با در نظر گرفتن این نکات، می توانید پمپ سیرکولاتوری انتخاب کنید که هم عملکرد مناسبی داشته باشد و هم در بلندمدت هزینه نگهداری کمتری برایتان به همراه بیاورد.

محل نصب و قرارگیری پمپ سیرکولاتور

یکی از نکاتی که در کارایی درست پمپ سیرکولاتور خیلی اهمیت دارد، محل نصب آن در مسیر لوله کشی است. این پمپ ها معمولا روی لوله برگشت آب هستند، یعنی همان لوله ای که آب استفاده شده از رادیاتورها یا فن کویل ها را دوباره به سمت دیگ یا چیلر برمی گرداند.

در سیستم های گرمایشی، پمپ سیرکولاتور معمولا درست قبل از دیگ حرارت مرکزی نصب می شود. به این ترتیب آبی که از پمپ خارج می شود ابتدا وارد دیگ شده، گرم می شود و بعد از آن به سمت رادیاتورها و فن کویل ها هدایت می شود. در سیستم های سرمایشی هم همین منطق برقرار است با این تفاوت که پمپ قبل از چیلر قرار می گیرد. یعنی آب خروجی از پمپ ابتدا وارد اوپراتور چیلر می شود، خنک می شود و سپس به سمت فن کویل ها و کویل هواساز جریان پیدا می کند.

نکته دیگری که باید به آن توجه کرد، نحوه نصب فیزیکی پمپ است. پمپ سیرکولاتور باید روی یک پایه یا شاسی کاملا تراز شده نصب شود تا از لرزش، صدای اضافه و فشار نامتقارن روی شفت و یاتاقان جلوگیری شود. تراز نبودن محل نصب می تواند در طول زمان باعث خرابی زودرس قطعاتی مثل کاسه نمد و یاتاقان شود.

علاوه بر پمپ های اصلی سیستم گرمایش و سرمایش، در ساختمان هایی که سیستم آبگرم مصرفی دارند و آب گرم باید همیشه آماده و در دسترس باشد، از یک پمپ جداگانه به نام پمپ برگشت آبگرم استفاده می شود. وقتی آب گرم در لوله های ساختمان مصرف نمی شود، دما افت می کند. این پمپ کمک می کند آب سرد شده دوباره به سمت منبع کویلی یا دوجداره برگردد و آب گرم تازه جایگزین آن شود. به همین دلیل نصب این پمپ روی لوله برگشت آبگرم مصرفی و درست قبل از ورود به منبع کویلی یا دوجداره ضروری است، چون به این ترتیب هر زمان شیر آب گرم باز شود، بلافاصله آب گرم به دست کاربر می رسد و نیازی به هدر رفتن آب سرد اولیه نیست.
